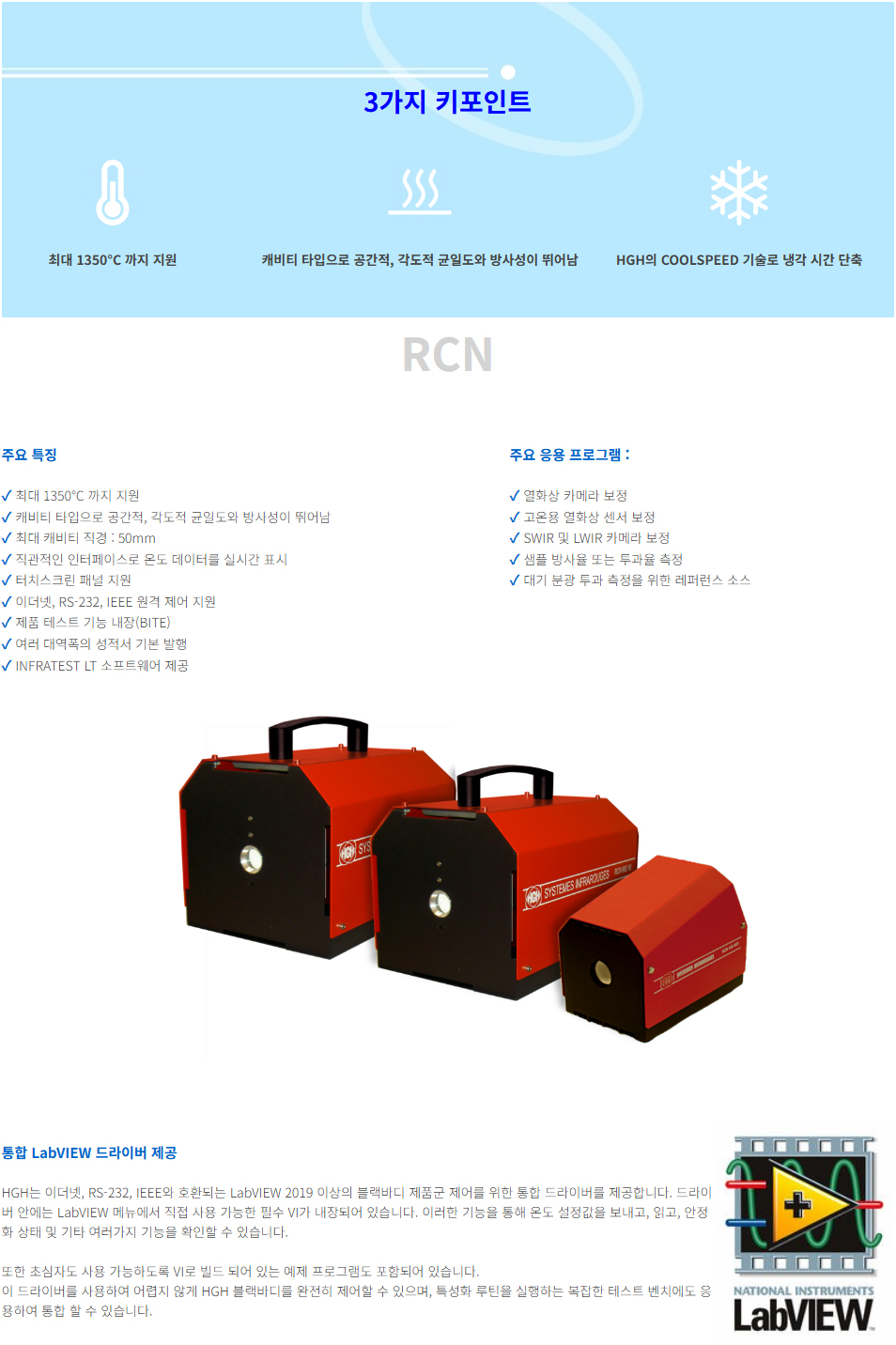

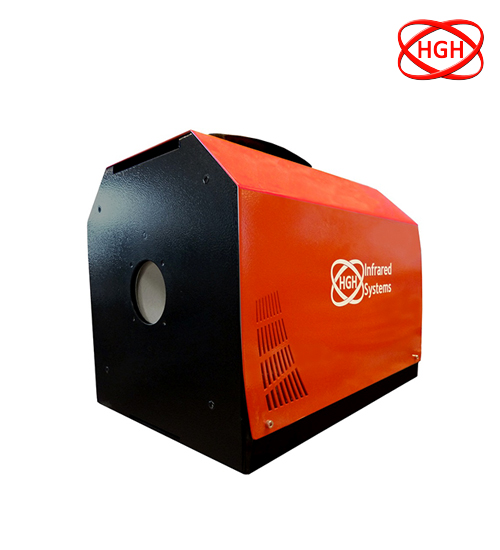

RCN 고온 캐비티 블랙바디

● --------------------------------------

가시광선부터 원적외선까지 기준 소스로 사용됩니다.

고온 캐비티 타입 블랙바디인 RCN 시리즈는 가시광선부터 IR까지 광범위한 파장에 사용할 수 있는 기준 소스입니다. 이 시스템은 새롭게 디자인된 컨트롤러를 통해

제어되며, 컴팩트한 헤드와 직관적인 인터페이스를 가지고 있습니다.

평면 타입과는 비교할 수 없는 균일도와 방사성을 가지고 있습니다.

MODEL	RCN600 N05	RCN1250 N1	RCN1350 N1	RCN1050 N2	RCN1050 N2
Aperture diameter	12.5 mm	25 mm		50 mm	50 mm
Temperature range	50°C to 600°C	50°C to 1250°C	50°C to 1350°C	50°C to 1050°C	50°C to 1250°C
Cavity uniformity	2°C at 600°C	2°C at 900°C over 25mm		4°C at 900°C over 38mm
Aperture / filter wheel	N.A.	12 position manual		N.A.
Emissivity / Apparent	> 0.98 / 1.00	> 0.99 / 1.00		> 0.98 / 1.00
emissivity after calibration
Stability at max. temperature	0.1°C
Temperature (T) sensor	± 1.5°C up to 375°C ± 0.4% T above	± 1.5°C up to 600°C ± 0.25% T above
accuracy
Display resolution	0.01°C
Warm up time	20 min.	75 min.
from ambient to max. T°C
Head Dimensions W x H x D (mm3)	160 x 137 x 170	283 x 300 x 405
Head weight	3 kg	16 kg
Electronic unit size	2U x 19’’
Electronic unit weight	8 kg
Maximum power consumption	1800 W
Power supply	90/260 VAC, 1 ph., 50/60 Hz
Remote control	Ethernet, RS232 and IEEE488
