새로운 극한 측정 실현

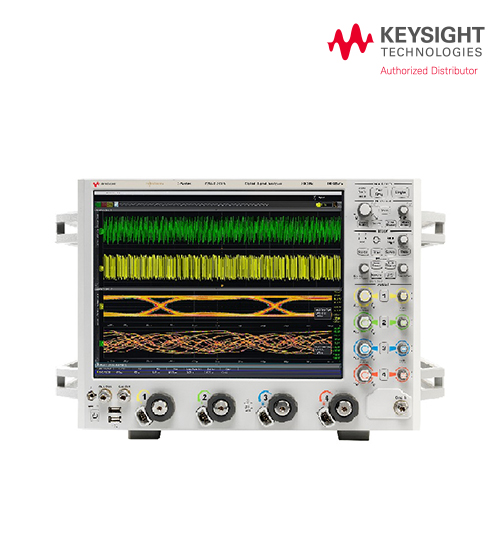

Infiniium Z-시리즈 오실로스코프

대역폭: 1 채널(20 GHz ~ 63 GHz)
2 채널(20 GHz ~ 63 GHz)
4 채널(20 GHz ~ 33 GHz)
최대 샘플링 속도: 160 GSa/s
최대 메모리: 2 Gpts

- 최고의 측정 정확도로 가장 정확한 신호 표현 확인
- 업계에서 가장 깊은 메모리로 더 많은 신호 세부사항을 확인(채널당 최대 2 Gpts)
- 가장 포괄적인 어플리케이션별 소프트웨어를 통한 디지털 및 RF 도메인에 대한 깊은 통찰력

카달로그 다운로드 매뉴얼 다운로드

상세정보
기술사양

새로운 극한 측정 실현
- 20 ~ 63 GHz 대역폭 모델
- 빠르고 반응성이 뛰어난 160 GSa/s 샘플링 속도로 높은 타이밍 분해능 달성
- 최고의 측정 정확도로 가장 정확한 신호 표현 확인
- 업계에서 가장 깊은 메모리로 더 많은 신호 세부사항을 확인(채널당 최대 2 Gpts)

최첨단 오실로스코프 기술로 가장 까다로운 측정 문제 극복
- 업계 최저 노이즈 및 지터 측정 플로어
- 가장 포괄적인 어플리케이션별 소프트웨어를 통한 디지털 및 RF 도메인에 대한 깊은 통찰력
- 차동 측정을 위해 최적화된 하나의 오실로스코프 프레임에 63 GHz의 2채널
- 테스트 대상 신호에 액세스할 수 있는 유연한 옵션의 최대 30 GHz 프로빙 시스템

모델명	대역폭			최대 샘플링 속도	채널	메모리
모델명	1 채널	2 채널	4 채널	최대 샘플링 속도	채널	메모리
DSAZ634A	63 GHz	63 GHz	33 GHz	160 GSa/s	4	100 Mpts
DSOZ634A	63 GHz	63 GHz	33 GHz	160 GSa/s	4	50 Mpts
DSAZ632A	63 GHz	33 GHz		160 GSa/s	2	100 Mpts
DSOZ632A	63 GHz	33 GHz		160 GSa/s	2	50 Mpts
DSAZ594A	59 GHz	59 GHz	33 GHz	160 GSa/s	4	100 Mpts
DSOZ594A	59 GHz	59 GHz	33 GHz	160 GSa/s	4	50 Mpts
DSAZ592A	59 GHz	33 GHz		160 GSa/s	2	100 Mpts
DSOZ592A	59 GHz	33 GHz		160 GSa/s	2	50 Mpts
DSAZ504A	50 GHz	50 GHz	33 GHz	160 GSa/s	4	100 Mpts
DSOZ504A	50 GHz	50 GHz	33 GHz	160 GSa/s	4	50 Mpts
DSAZ334A	33 GHz	33 GHz	33 GHz	160 GSa/s	4	100 Mpts
DSOZ334A	33 GHz	33 GHz	33 GHz	160 GSa/s	4	50 Mpts
DSAZ254A	25 GHz	25 GHz	25 GHz	160 GSa/s	4	100 Mpts
DSOZ254A	25 GHz	25 GHz	25 GHz	160 GSa/s	4	50 Mpts
DSAZ204A	20 GHz	20 GHz	20 GHz	160 GSa/s	4	100 Mpts
DSOZ204A	20 GHz	20 GHz	20 GHz	160 GSa/s	4	50 Mpt
