| 패시브 프로브는 다음과 같은 여러 유형으로 분류됩니다. | ||||
| 1:1 high Z 패시브 프로브 | 10:1 또는 20:1 high Z 패시브 프로브 | 100:1 또는 1000:1 high Z 패시브 프로브 | 저항 분배기 패시브 프로브 | |
| 특징 | 한 쪽 끝에는 BNC 커넥터가 있고 다른 쪽 끝에는 프로브가 있는 저 캐패시턴스 동축 케이블 | * 가장 널리 사용되는 스코프 프로브 유형이며 대부분의 <1GHz 오실로스코프에 표준으로 제공됩니다. | * 더 높은 진폭 신호 와 사용하기 위한 추가 감쇠. | * 고 주파수, 저 임피던스 회로를 측정하기 위한 가장 높은 대역폭의 패시브 프로브. |
| *1:1프로브보다 낮은 입력 캐패시턴스와 더 높은 대역폭을 제공. | *큰 감쇠에는 스코프에 고 게인 증폭기가 필요함. | *오실로스코프의 50Ω 입력과 사용되어야 함. | ||
| 사용 시기 | 작은 신호(<1 V)를 관찰할 때 | ~ 300 V까지 관찰할 때 | 최대 15 kV의 고 전압을 관찰할 때 | 고 주파수 저 임피던스(50Ω) 디지털 회로, 전송선 |
| 사용하지 말아야 할 때 | 고 주파수 신호를 프로빙할 때 | >600 MHz의 시스템 대역폭을 얻을 때 | 플로팅(비접지 측정)할 때 | 고 진폭, 고 임피던스 신호를 프로빙할 때 |
| 일반 대역폭 | 최대 35 MHz | 최대 600 MHz | 최대 250 MHz | 최대 6 GHz |
| 키사이트 모델 | N2870A, 10070C 및 1162A | N2871/2/3/5A, 10073C, 10074C, 1160/1/3/4/5A, N2862/3A | 10076A, N2771A | N2874/6A, 54006A 및 1163A |
제품소개
프로브
오실로스코프 패시브 프로브

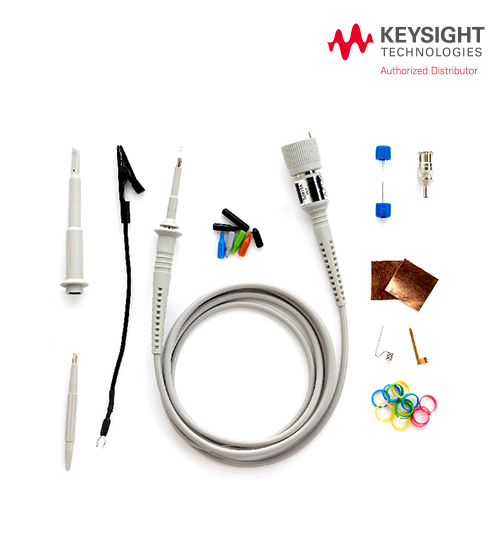

가장 널리 사용되는 유형의 오실로스코프 프로브는 “패시브 프로브”입니다. 패시브 프로브는 또한 가장 견고하고 경제적인 프로브입니다. 프로브에는 트랜지스터나 증폭기와 같은 액티브 부품이 없으므로 패시브 프로브는 구동될 필요가 없습니다.
| 제품 | 대역폭 | 감쇠율 | 입력 임피던스 | 동적 범위 | 권장 오실로스코프 |
| U1560A | 45 MHz | 1:1 | 42 pF | CAT III 300 VAC 최대 입력 | U1600A 시리즈 |
| U1561A | 250 MHz | 10:1 | 16 pF | CAT III 600 VAC 최대 입력 | U1600A 시리즈 |
| U1562A | 300 MHz | 100:1 | 6.5 pF | CAT III 600 VAC 최대 입력 | U1600A 시리즈 |
| 1165A | 600 MHz | 10:1 | 1 MΩ, 14 pF | 300 Vpk | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| 10070D | 20 MHz | 1:1 | 1 MΩ, 70 pF | 400 Vpk | 1000, 3000, 5000, 6000, 7000, 8000, 9000 시리즈 및 Infiniium 80000B 시리즈 |
| 10073D | 500 MHz | 10:1 | 1 MΩ, 50 pF | 400 Vpk | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| 10074D | 150 MHz | 10:1 | 1 MΩ, 15 pF | 400 Vpk | 6000, 7000 시리즈 (100 MHz), 9000 시리즈 |
| 10076C | 500 MHz | 100:1 | 66.7 MΩ, 3 pF | 4 kV | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2140A | 200 MHz | 10:1 / 1:1 스위칭 가능 | 10 MΩ, 15 pF (10:1) 또는 1 MΩ, 100 pF (1:1) | 300 V CAT II (10:1) 또는 150 V CAT II (1:1) | 1000X, 2000X, 3000X/T, 4000X, 6000X |
| N2142A | 75 MHz | 10:1 / 1:1 스위칭 가능 | 10 MΩ, 15 pF (10:1) 또는 1 MΩ, 100 pF (1:1) | 300 V CAT II (10:1) 또는 150 V CAT II (1:1) | 1000X, 2000X, 3000X/T, 4000X, 6000X |
| N2840A | 50 MHz | 10:1 | 10 MΩ, 11 pF | 300 VRMS (또는 >400 Vpk) CAT I 및 CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2841A | 150 MHz | 10:1 | 10 MΩ, 11 pF | 300 VRMS (또는 >400 Vpk) CAT I 및 CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2842A | 300 MHz | 10:1 | 10 MΩ, 11 pF | 300 VRMS (또는 >400 Vpk) CAT I 및 CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2843A | 500 MHz | 10:1 | 10 MΩ, 11 pF | 300 VRMS (또는 >400 Vpk) CAT I 및 CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2853A | 350 MHz | 10:1 | 10 MΩ, 11 pF | 300 VRMS (또는 >400 Vpk) CAT I 및 CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2862B | 150 MHz | 10:1 | 10 MΩ, 30 pF | 300 Vrms (or >400 Vpk) CAT I and CAT II | 1000, 2000X, 3000X/T, 4000X, 3000 & 5000 Series |
| N2863B | 300 MHz | 10:1 | 10 MΩ, 12 pF | 300 Vrms (or >400 Vpk) CAT I and CAT II | |
| N2870A | 35 MHz | 1:1 | 1 MΩ, 39 pF | 55 V CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2871A | 200 MHz | 10:1 | 10 MΩ, 9.5 pF | 400 V CAT I, 300 V CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2872A | 350 MHz | 10:1 | 10 MΩ, 9.5 pF | 400 V CAT I, 300 V CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2873A | 500 MHz | 10:1 | 10 MΩ, 9.5 pF | 400 V CAT I, 300 V CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2875A | 500 MHz | 20:1 | 20 MΩ, 5.6 pF | 400 V CAT I, 300 V CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
| N2876A | 1.5 GHz | 100:1 | 5 kΩ, 2.6 pF | 21 V CAT I | 50 Ω input of InfiniiVision and Infiniium Series |
| N2889A | 350 MHz (@10:1), 10 MHz (@1:1) | 10:1 / 1:1 | 10 MΩ, 11pF(@10:1) or 1 MΩ, 60 pF(@1:1) | 300 Vrms (or >400 Vpk) CAT I/II(@10:1) 150 Vrms CAT I/II(@1:1) | 1000, 2000X, 3000X, 3000, 5000, 6000, 7000, 8000, 9000 시리즈 |
| N2890A | 500 MHz | 10:1 | 10 MΩ, 11 pF | 300 Vrms (or > 400 Vpk) CAT I/II | 1000, 2000X, 3000X, 3000, 5000, 6000, 7000, 8000, 9000 시리즈 |
| N2894A | 700 MHz (700 MHz system BW when used with 4000 X-Series 1 GHz/1.5 GHz models) | 10:1 | N/A 10 MΩ, 9.5 pF | 400V CAT I, 300 V CAT II | 1000, 2000X, 3000X/T, 4000X, 6000X, 3000, 5000, 6000, 7000, 8000, 9000, S, 80000B, 90000A (with E2697A 1 MΩ adapter) |
